寬波段光譜分析儀

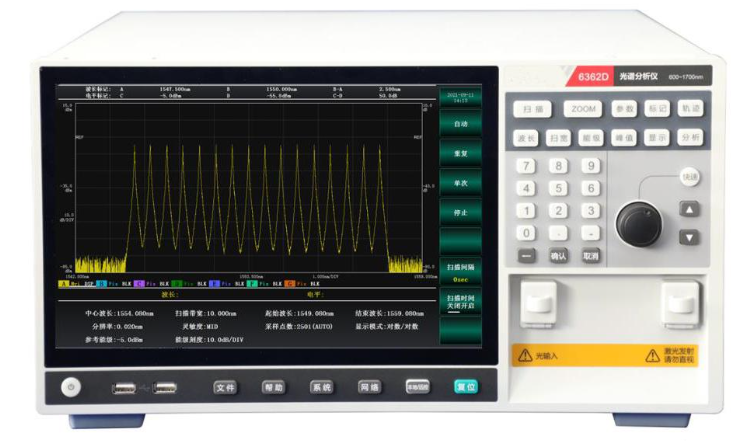

高分辨光譜分析儀廣泛應用于電信，有源器件開發以及眾多使用光源的領域，KH-6362D光譜分析儀是一款高分辨、大動態高速高性能光譜分析儀，適用于600nm～1700nm光譜范圍的DWDM、光放大器等光系統測試；LED、FP-LD、DFB-LD、光收發器等光有源器件測試；光纖、光柵等光無源器件測試。
寬波段高分辨光譜分析儀主要特點：
● 20pm光分辨率
● 600nm～1700nm光譜掃描范圍
● 73dB大動態范圍
● -90dbm高靈敏度
● 支持空間光輸入
● 內置光源輸出配置可選
● 強大的多應用光譜數據分析功能
● 12.1英寸觸控顯示、全中文操作
光譜儀顯示軟件：
分辨率測試
該光譜分析儀支持不同光譜分辨率的設置，多種光譜分辨率設置靈活切換，zui 小光譜分辨率優于20pm。
（光譜分辨率測試 ）
峰值檢索
該光譜分析儀采用擁有自主知識產權的光譜自適應峰值檢索算法，峰值檢索準確度高，自適應性和魯棒性強，且運算速度快。
（光譜峰值檢索）
單縱模激光光譜分析

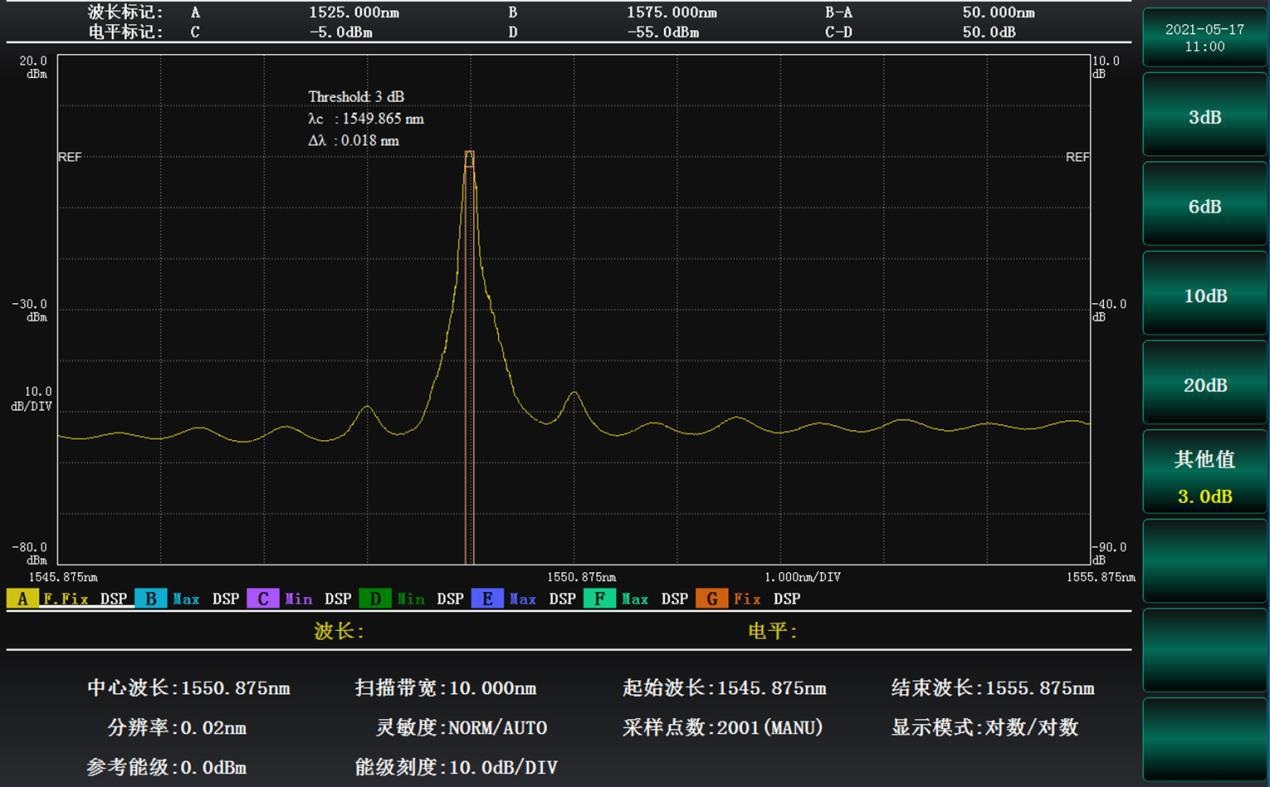

該光譜分析儀具備多場景光譜分析功能，針對DFB-LD等單縱模激光光源，儀器提供閾值分析和邊模抑制比分析兩種分析方法，有效準確的評估單縱模待測光源的中心波長、光譜帶寬和邊模抑制比。
（DFB-LD邊模抑制比測試）
多縱模激光光譜分析
針對FP-LD等多縱模激光光源，該光譜分析儀提供ndB損耗分析、包絡分析和均方根分析三種分析方法，多維度全面評估多縱模待測光源的中心波長和光譜帶寬。
（ndB損耗法測試中心波長和光譜帶寬）
（包絡分析法測試中心波長和光譜帶寬）
（均方根分析法測試中心波長和光譜帶寬 ）
多種光電子器件應用分析功能

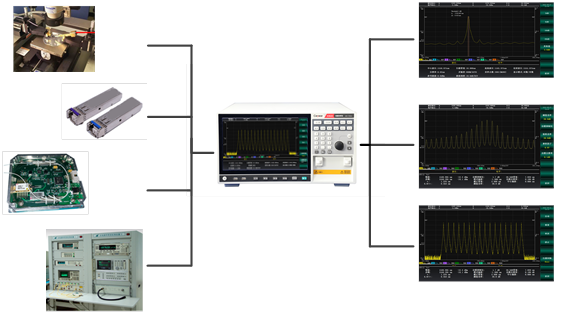

該光譜分析儀可以對LED、FP-LD、DFB-LD、LD模塊等各類型激光器進行一鍵測試與分析，實現所有測試項目批處理。
除半導體激光光源光譜測量應用外，儀器還集成了光纖偏振模色散測量應用、波分復用光纖放大器應用等光譜應用功能，下圖是典型的波分復用應用分析。
寬波段高分辨光譜分析儀技術規格：
項目 | 規格 |
光譜范圍 | 600～1700nm |
掃描跨度 | 0.2～1100nm（全范圍跨度），0nm |
波長精度 | ±0.02nm（1520～1620nm）、±0.04nm（1450～1520nm）、 ±0.10nm（全波長范圍） |
波長線性度 | ±0.01nm（1520～1580nm） |
波長重復性 | ±0.005nm（2 分鐘） |
波長分辨率設置 | 0.02、0.05、0.1、0.2、0.5、1、2nm |
蕞小采樣分辨率 | 0.001nm |
采樣點數 | 101～50001、AUTO |
功率靈敏度設置 | NORMAL、MID、HIGH1、HIGH2 和HIGH3 |
功率靈敏度 | -90dBm（1300～1620nm）、-85dBm（1000～1300nm）、-60dBm（600～1000nm）（靈敏度：HIGH3） |
蕞大輸入功率 | +20dBm（每通道、全波長范圍） |
蕞大安全輸入功率 | +25dBm（總輸入功率） |
功率精度 | ±0.4dB(1310/1550nm，輸入功率：-20dBm，靈敏度：MID) |
功率線性度 | ±0.05dB(輸入功率：-50～+10dBm) |
功率平坦度 | ±0.1dB(1520～1580nm）、±0.2dB(1450～1520nm、1580～1620nm） |
偏振相關性 | ±0.08dB(1550nm） |
動態范圍 (分辨率：0.02nm) | 63dB(峰值±0.2nm，Typ.66dB）、46dB(峰值±0.1nm， Typ.50dB） |
動態范圍 (分辨率：0.05nm) | 73dB(峰值±1.0nm，Typ.76dB）、70dB(峰值±0.4nm，Typ.73dB）、63dB(峰值±0.2nm，Typ.66dB） |
動態范圍 (分辨率：0.1nm) | 67dB(峰值±0.4nm，Typ.70dB）、57dB(峰值±0.2nm，Typ.60dB） |
雜散光抑制率 | 76dB |
光回波損耗 | 35dB（使用APC 連接器時） |
適用光纖 | SM(9.5/125um）、GI(50/125um、62.5、125um）、大芯徑光纖（蕞大200um） |
光源輸出 | 出廠安裝標配：DFB光源(1550±5nm)； 可更換光源：詳見選件 |
顯示 | 12.1英寸觸摸屏 |
存儲 | 128GB |
接口 | USB/以太網/RS232C/VGA |
工作條件 | 環境溫度：0℃～40℃；濕度：≤80% 性能保證溫度：18~28℃ |
外形尺寸 | 寬×高×深=426mm×221mm×450mm |
重量 | 約19kg |
電源 | 100~240VAC、50\60Hz |
蕞大功耗 | 約100W |
預熱時間 | 至少1h(預熱后，需要內置光源進行內置光源校準。) |
寬波段高分辨光譜分析儀典型應用：
光材料：薄膜透過率、材料損耗、材料光譜響應等
光器件：DFB、vcsel、光纖、FP、LED等
光模塊：TOSA、BOSA、電光調制器等
光系統：密集波分系統、EDFA、SCS、大型激光設備等
